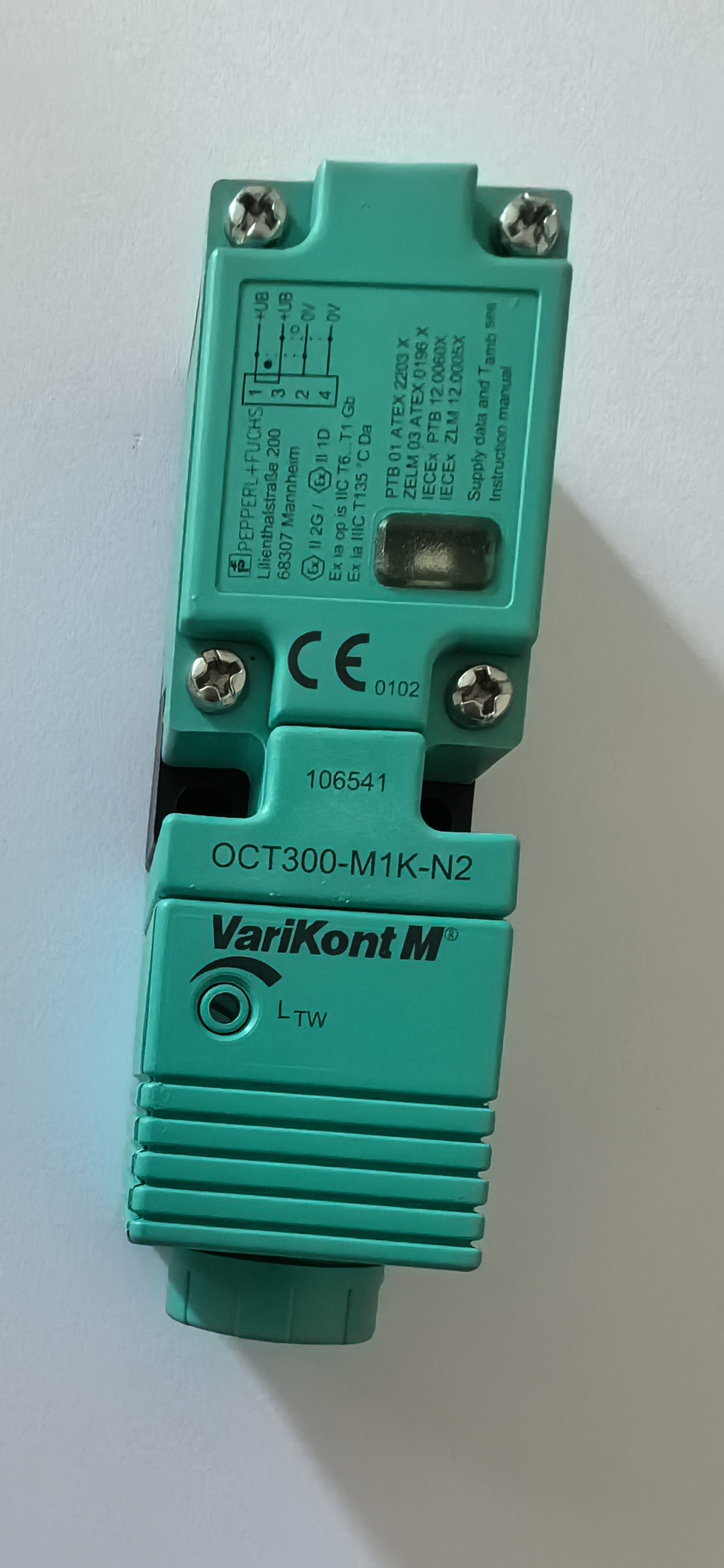

Αισθητήρας διάχυτης λειτουργίας, NAMUR, ειδική σχεδίαση, εύρος ανίχνευσης 300 mm, υπέρυθρο φως, ανοιχτό/σκοτεινό, έκδοση συνεχούς ροής, έξοδος NAMUR, τερματικό θάλαμο.
| Γενικές προδιαγραφές | ||
|---|---|---|
| Πεδίο ανίχνευσης | 0... 300 mm | |
| Πεδίο ρύθμισης | 70... 300 mm | |
| Στόχος αναφοράς | τυποποιημένο λευκό 200 mm x 200 mm | |
| Πηγή φωτός | IRED, 880 nm | |
| Ελαφρύ | διαμορφωμένο υπέρυθρο φως | |
| Περιορισμός φωτεινότητας περιβάλλοντος | ≤ 40000 Lux ηλιακό φως ≤ 30000 Lux φωτός αλογενίου |
|
| Επίδραση της θερμοκρασίας | ≤ 0,5 mm/K | |
| Παράμετροι που σχετίζονται με τη λειτουργική ασφάλεια | ||
| Επικαιρότητα | 1319 α | |
| Χρόνος αποστολής (TM) | 20 α | |
| Διαγνωστική κάλυψη (DC) | 0 % | |
| Δείκτες/μέσα λειτουργίας | ||
| Δείκτης λειτουργίας | LED κίτρινο: κατάσταση διακόπτη | |
| Στοιχεία ελέγχου | Ρυθμιστής εύρους ανίχνευσης | |
| Ηλεκτρικές προδιαγραφές | ||
| Δραστηριακή τάση | 6... 20 V DC (Ri περίπου 0 Ohm) | |
| Ρίππλ | 5 % | |
| Χρονική καθυστέρηση πριν από τη διαθεσιμότητα | 20 ms | |
| Αποδόσεις | ||
| Τύπος αλλαγής | ανοιχτό/σκοτεινό, προγραμματιζόμενο | |
| Έξοδος σήματος | 1 Η έξοδος NAMUR NC/NO προγραμματίζεται | |
| Δυναμική διακόπτη | 8 V DC (Ri περίπου 1 kΩ) | |
| Συχνότητα εναλλαγής | ≤ 100 Hz | |
| Τρέχουσα κατανάλωση | ||
| Ανιχνεύθηκε στόχος αναφοράς | σύνδεση 1, 2: ≤ 1 mA σύνδεση 3, 4: ≥ 2,7 mA |
|
| Δεν εντοπίστηκε στόχος αναφοράς | σύνδεση 1, 2: ≥ 2,7 mA σύνδεση 3, 4: ≤ 1 mA |
|
| Χρόνος απόκρισης | 5 ms | |
| Επαναλαμβανόμενη ακρίβεια | ≤ 0,5% του εύρους ανίχνευσης | |
| Συμμόρφωση | ||
| Πρότυπο προϊόντος | EN 60947-5-2 | |
| Συμμόρφωση με τα πρότυπα και τις οδηγίες | ||
| Τυπική συμμόρφωση | ||
| Προδιαγραφές | EN 60947-5-6:2000 | |
| Περιβαλλοντικές συνθήκες | ||
| Θερμοκρασία περιβάλλοντος | -25... 70 °C (-13... 158 °F) | |
| Θέρμανση αποθήκευσης | -40... 80 °C (-40... 176 °F) | |
| Μηχανικές προδιαγραφές | ||
| Στον βαθμό προστασίας | Διάκριση IP20 | |
| Σύνδεση | Τερματικό θάλαμο M16, διατομή πυρήνα ≤ 2,5 mm2 | |
| Υλικό | ||
| Διαμονή | PBT | |
| Οπτικό πρόσωπο | Ανεπαρκής σε γρατζουνιές γυάλινη γυαλιά | |
| Μάζα | 100 g | |
| Μέγεθος | ||
| Υψόμετρο | 30 χιλιοστά | |
| Διάμετρο | 30 χιλιοστά | |
| Βαθμός | 102 χιλιοστά | |
| ATEX G | ||
| Πιστοποιητικό εξέτασης τύπου ΕΚ | PTB 01 ATEX 2203 X | |
| Υποψήφιος | Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Μάνχαημ, Γερμανία | |
| Σημείωση CE | CE0102 | |
| Σημείωση ATEX | Ζώνη 1:![τελευταία εταιρεία περί [#aname#]](http://www.industrialautomation-sensors.com/images/load_icon.gif){kind=icon} II 2G Εκτός από το IIC T6...T1 Gb |
|
| Οδηγία συμμόρφωσης | Εφαρμογή του κανονισμού (ΕΕ) αριθ. | |
| Προδιαγραφές | EN 60079-0:2012+A11:2013 EN 60079-11:2012 EN 60079-28:2007 |
|
| Επαρκής εσωτερική χωρητικότητα Ci | μέγιστο 75 nF | |
| Λειτουργική εσωτερική επαγωγικότητα Li | αμελητέα μικρά | |
| Γενικά | Η λειτουργία της συσκευής πρέπει να γίνεται σύμφωνα με τα στοιχεία που παρέχονται στο δελτίο δεδομένων και στην παρούσα οδηγία χρήσης.η μέγιστη ονομαστική τάση και το εύρος θερμοκρασίας πρέπει να τηρούνταιΠρέπει να τηρούνται οι ειδικοί όροι. | |
| Θερμοκρασία περιβάλλοντος | Οι περιοχές θερμοκρασίας, ανάλογα με την κατηγορία θερμοκρασίας, αναφέρονται στο πιστοποιητικό εξέτασης τύπου ΕΚ. | |
| Εγκατάσταση, θέση σε λειτουργία | Η σχετική συσκευή πρέπει, τουλάχιστον, να πληροί τις απαιτήσεις για το βαθμό προστασίας ia και για τις ομάδες II ή III, ανάλογα με τις συνθήκες λειτουργίας.Λόγω του ενδεχόμενου κινδύνου ανάφλεξης που μπορεί να προκύψει ως αποτέλεσμα σφαλμάτων και/ή παροδικών ρευμάτων στο σύστημα ισοδύναμης σύνδεσης, προτιμάται η γαλβανική απομόνωση στο κύκλωμα τροφοδοσίας και σήματος.Οι σχετικές συσκευές χωρίς γαλβανική μόνωση επιτρέπεται να χρησιμοποιούνται μόνον εάν πληρούνται οι κατάλληλες απαιτήσεις που ορίζονται στην IEC 60079-14.Η εγγενής ασφάλεια εξασφαλίζεται μόνο σε συνδυασμό με κατάλληλη σχετική συσκευή και σύμφωνα με την απόδειξη της εγγενούς ασφάλειας. | |
| Διατήρηση | Δεν επιτρέπεται να πραγματοποιούνται τροποποιήσεις σε συσκευές που λειτουργούν σε επικίνδυνες περιοχές. | |
| Ειδικοί όροι | ||
| Προστασία από μηχανικό κίνδυνο | Όταν χρησιμοποιείται στο εύρος θερμοκρασιών κάτω των -20 °C, ο αισθητήρας πρέπει να προστατεύεται από χτυπήματα με την παροχή επιπλέον θήκης. | |
| Στον βαθμό προστασίας που απαιτείται κατά την εγκατάσταση των συνδετικών στοιχείων | IP20 σύμφωνα με την IEC 60529:2001 | |
| Άλλοι όροι | Ανατρέξτε στο σχετικό πιστοποιητικό εξέτασης τύπου ΕΚ για να δείτε τη σχέση μεταξύ του τύπου του συνδεδεμένου κυκλώματος,η μέγιστη επιτρεπόμενη θερμοκρασία περιβάλλοντος και η τάξη θερμοκρασίας καθώς και η αποτελεσματική εσωτερική αντιδραστικότητα. | |
| ATEX D | ||
| Πιστοποιητικό εξέτασης τύπου ΕΚ | ZELM 03 ATEX 0196 X | |
| Υποψήφιος | Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Μάνχαημ, Γερμανία | |
| Σημείωση CE | CE0102 | |
| Σημείωση ATEX | Ζώνη 20/21:ΙΙ 1D Ex ia ΙΙΙ Τ 135°C Da |
|
| Οδηγία συμμόρφωσης | Εφαρμογή του κανονισμού (ΕΕ) αριθ. | |
| Προδιαγραφές | EN 60079-0:2012+A11:2013 EN 60079-11:2012 EN 60079-28:2007 |
|
| Επαρκής εσωτερική χωρητικότητα Ci | μέγιστο 1200 nF | |
| Λειτουργική εσωτερική επαγωγικότητα Li | αμελητέα μικρά | |
| Γενικά | Η λειτουργία της συσκευής πρέπει να γίνεται σύμφωνα με τα στοιχεία που παρέχονται στο δελτίο δεδομένων και στην παρούσα οδηγία χρήσης.η μέγιστη ονομαστική τάση και το εύρος θερμοκρασίας πρέπει να τηρούνταιΠρέπει να τηρούνται οι ειδικοί όροι. | |
| Θερμοκρασία περιβάλλοντος | -25... 70 °C (-13... 158 °F) | |
| Εγκατάσταση, θέση σε λειτουργία | Η σχετική συσκευή πρέπει, τουλάχιστον, να πληροί τις απαιτήσεις για το βαθμό προστασίας ia και για τις ομάδες II ή III, ανάλογα με τις συνθήκες λειτουργίας.Λόγω του ενδεχόμενου κινδύνου ανάφλεξης που μπορεί να προκύψει ως αποτέλεσμα σφαλμάτων και/ή παροδικών ρευμάτων στο σύστημα ισοδύναμης σύνδεσης, προτιμάται η γαλβανική απομόνωση στο κύκλωμα τροφοδοσίας και σήματος.Οι σχετικές συσκευές χωρίς γαλβανική μόνωση επιτρέπεται να χρησιμοποιούνται μόνον εάν πληρούνται οι κατάλληλες απαιτήσεις που ορίζονται στην IEC 60079-14.Το πιστοποιητικό αυτό δεν εγγυάται ότι τα στοιχεία που είναι εγκατεστημένα στο διαχωριστικό χώρο απομονώνουν πλήρως τις ζώνες μεταξύ τους.Πρέπει να λαμβάνονται τα κατάλληλα μέτρα κατά τη διάταξη των διαχωριστικών για να εξασφαλίζεται η πλήρης απομόνωση των ζωνών.. | |
| Διατήρηση | Δεν επιτρέπεται να πραγματοποιούνται τροποποιήσεις σε συσκευές που λειτουργούν σε επικίνδυνες περιοχές. | |
| Ειδικοί όροι | ||
| Προστασία από επικίνδυνη ηλεκτροστατική φόρτιση | Η διάταξη πρέπει να είναι εγκατεστημένη κατά τρόπον ώστε να αποφεύγονται ηλεκτροστατικές εκκενώσεις.δεν αναμένεται επικίνδυνο ηλεκτροστατικό φορτίο, δεδομένων των ιδιοτήτων της συσκευής. | |
| Προστασία από μηχανικό κίνδυνο | Όταν χρησιμοποιείται στο εύρος θερμοκρασιών κάτω των -20 °C, ο αισθητήρας πρέπει να προστατεύεται από χτυπήματα με την παροχή επιπλέον θήκης. | |
| Στον βαθμό προστασίας που απαιτείται κατά την εγκατάσταση των συνδετικών στοιχείων | IP20 σύμφωνα με την IEC 60529:2001 | |
| Άλλοι όροι | Ανατρέξτε στο σχετικό πιστοποιητικό εξέτασης τύπου ΕΚ για να δείτε τη σχέση μεταξύ του τύπου του συνδεδεμένου κυκλώματος, της μέγιστης επιτρεπόμενης θερμοκρασίας περιβάλλοντος και της κλάσης θερμοκρασίας επιφάνειας.Σε εφαρμογές όπου αναμένονται υψηλά επίπεδα φόρτισης (e.π.χ. ηλεκτροστατική μπογιά, κατασκευή φύλλου, αφαίρεση σκόνης, μηχανική τριβή),πρέπει να λαμβάνονται διαρθρωτικά μέτρα για να περιορίζεται η επιφάνεια του πλαστικού περιβλήματος που εκτίθεται σε αυτό το φορτίο σε περίπου 15 cm2 ώστε να αποφεύγεται η διάδοση εκκένωσης από βούρτσαΚατά την εγκατάσταση διαχωρισμού μεταξύ διαφόρων ζωνών, πρέπει να λαμβάνονται τα κατάλληλα μέτρα για να εξασφαλίζεται ότι τα στοιχεία που είναι εγκατεστημένα στο διαχωριστικό απομονώνουν πλήρως τις ζώνες μεταξύ τους. | |
| IECEx G | ||
| Αριθμός πιστοποιητικού | IECEx PTB 12.0060 X | |
| Υποψήφιος | Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Μάνχαημ, Γερμανία | |
| Σημείωση IECEx | Ζώνη 1: II 2G Εκτός από την περιοχή IIC T6...T1 Gb | |
| Προδιαγραφές | Δελτίο ΕΚΑΧ αριθ.2006 | |
| Επαρκής εσωτερική χωρητικότητα Ci | μέγιστο 75 nF | |
| Λειτουργική εσωτερική επαγωγικότητα Li | αμελητέα μικρά | |
| Γενικά | Η λειτουργία της συσκευής πρέπει να γίνεται σύμφωνα με τα στοιχεία που παρέχονται στο δελτίο δεδομένων και στην παρούσα οδηγία χρήσης.η μέγιστη ονομαστική τάση και το εύρος θερμοκρασίας πρέπει να τηρούνταιΠρέπει να τηρούνται οι ειδικοί όροι και το πιστοποιητικό IECEx. | |
| Θερμοκρασία περιβάλλοντος | Οι περιοχές θερμοκρασίας, ανάλογα με την κατηγορία θερμοκρασίας, αναφέρονται στο πιστοποιητικό εξέτασης τύπου ΕΚ. | |
| Εγκατάσταση, θέση σε λειτουργία | Η σχετική συσκευή πρέπει, τουλάχιστον, να πληροί τις απαιτήσεις για το βαθμό προστασίας ia και για τις ομάδες II ή III, ανάλογα με τις συνθήκες λειτουργίας.Λόγω του ενδεχόμενου κινδύνου ανάφλεξης που μπορεί να προκύψει ως αποτέλεσμα σφαλμάτων και/ή παροδικών ρευμάτων στο σύστημα ισοδύναμης σύνδεσης, προτιμάται η γαλβανική απομόνωση στο κύκλωμα τροφοδοσίας και σήματος.Οι σχετικές συσκευές χωρίς γαλβανική μόνωση επιτρέπεται να χρησιμοποιούνται μόνον εάν πληρούνται οι κατάλληλες απαιτήσεις που ορίζονται στην IEC 60079-14.Η εγγενής ασφάλεια εξασφαλίζεται μόνο σε συνδυασμό με κατάλληλη σχετική συσκευή και σύμφωνα με την απόδειξη της εγγενούς ασφάλειας. | |
| Διατήρηση | Δεν επιτρέπεται να πραγματοποιούνται τροποποιήσεις σε συσκευές που λειτουργούν σε επικίνδυνες περιοχές. | |
| Ειδικοί όροι | ||
| Προστασία από μηχανικό κίνδυνο | Όταν χρησιμοποιείται στο εύρος θερμοκρασιών κάτω των -20 °C, ο αισθητήρας πρέπει να προστατεύεται από χτυπήματα με την παροχή επιπλέον θήκης. | |
| Στον βαθμό προστασίας που απαιτείται κατά την εγκατάσταση των συνδετικών στοιχείων | IP20 σύμφωνα με την IEC 60529:2001 | |
| Άλλοι όροι | Ανατρέξτε στο σχετικό πιστοποιητικό εξέτασης τύπου ΕΚ για να δείτε τη σχέση μεταξύ του τύπου του συνδεδεμένου κυκλώματος,η μέγιστη επιτρεπόμενη θερμοκρασία περιβάλλοντος και η τάξη θερμοκρασίας καθώς και η αποτελεσματική εσωτερική αντιδραστικότητα. | |
| IECEx D | ||
| Αριθμός πιστοποιητικού | IECEx ZLM 12.0005X | |
| Υποψήφιος | Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Μάνχαημ, Γερμανία | |
| Σημείωση IECEx | Ex ia IIIC T135°C Da | |
| Προδιαγραφές | Δελτίο ΕΚΑΧ αριθ.2011 | |
| Επαρκής εσωτερική χωρητικότητα Ci | μέγιστο 1200 nF | |
| Λειτουργική εσωτερική επαγωγικότητα Li | αμελητέα μικρά | |
| Γενικά | Η λειτουργία της συσκευής πρέπει να γίνεται σύμφωνα με τα στοιχεία που παρέχονται στο δελτίο δεδομένων και στην παρούσα οδηγία χρήσης.η μέγιστη ονομαστική τάση και το εύρος θερμοκρασίας πρέπει να τηρούνταιΠρέπει να τηρούνται οι ειδικοί όροι και το πιστοποιητικό IECEx. | |
| Θερμοκρασία περιβάλλοντος | -25... 70 °C (-13... 158 °F) | |
| Εγκατάσταση, θέση σε λειτουργία | Η σχετική συσκευή πρέπει, τουλάχιστον, να πληροί τις απαιτήσεις για το βαθμό προστασίας ia και για τις ομάδες II ή III, ανάλογα με τις συνθήκες λειτουργίας.Λόγω του ενδεχόμενου κινδύνου ανάφλεξης που μπορεί να προκύψει ως αποτέλεσμα σφαλμάτων και/ή παροδικών ρευμάτων στο σύστημα ισοδύναμης σύνδεσης, προτιμάται η γαλβανική απομόνωση στο κύκλωμα τροφοδοσίας και σήματος.Οι σχετικές συσκευές χωρίς γαλβανική μόνωση επιτρέπεται να χρησιμοποιούνται μόνον εάν πληρούνται οι κατάλληλες απαιτήσεις που ορίζονται στην IEC 60079-14.Το πιστοποιητικό αυτό δεν εγγυάται ότι τα στοιχεία που είναι εγκατεστημένα στο διαχωριστικό χώρο απομονώνουν πλήρως τις ζώνες μεταξύ τους.Πρέπει να λαμβάνονται τα κατάλληλα μέτρα κατά τη διάταξη των διαχωριστικών για να εξασφαλίζεται η πλήρης απομόνωση των ζωνών.. | |
| Διατήρηση | Δεν επιτρέπεται να πραγματοποιούνται τροποποιήσεις σε συσκευές που λειτουργούν σε επικίνδυνες περιοχές. | |
| Ειδικοί όροι | ||
| Προστασία από επικίνδυνη ηλεκτροστατική φόρτιση | Η διάταξη πρέπει να είναι εγκατεστημένη κατά τρόπον ώστε να αποφεύγονται ηλεκτροστατικές εκκενώσεις.δεν αναμένεται επικίνδυνο ηλεκτροστατικό φορτίο, δεδομένων των ιδιοτήτων της συσκευής. | |
| Προστασία από μηχανικό κίνδυνο | Όταν χρησιμοποιείται στο εύρος θερμοκρασιών κάτω των -20 °C, ο αισθητήρας πρέπει να προστατεύεται από χτυπήματα με την παροχή επιπλέον θήκης. | |
| Στον βαθμό προστασίας που απαιτείται κατά την εγκατάσταση των συνδετικών στοιχείων | IP20 σύμφωνα με την IEC 60529:2001 | |
| Άλλοι όροι | Κατά την εγκατάσταση διαχωριστικού χώρου μεταξύ διαφόρων ζωνών, πρέπει να λαμβάνονται τα κατάλληλα μέτρα για να εξασφαλίζεται ότι τα στοιχεία που είναι εγκατεστημένα στον διαχωριστικό χώρο απομονώνουν πλήρως τις ζώνες μεταξύ τους. | |
