Γενικές προδιαγραφές
|
|
Τύπος σήματος
|
Ψηφιακή είσοδος
|
|
Παράμετροι που σχετίζονται με τη λειτουργική ασφάλεια
|
|
Επίπεδο ακεραιότητας ασφάλειας (SIL)
|
SIL 2
|
|
Συστηματική ικανότητα (SC)
|
ΣΤ 3
|
|
Προμήθεια
|
|
Σύνδεση
|
Σιδηρόδρομος ή τερματικοί σταθμοί 14+, 15-
|
|
Ονομαστική τάση
|
19... 30 V DC
|
|
Ρίππλ
|
≤ 10 %
|
|
Κατηγοριοποιημένο ρεύμα
|
≤ 50 mA
|
|
Απορρόφηση ισχύος
|
≤ 1 W
|
|
Κατανάλωση ενέργειας
|
≤ 1 W
|
|
Εισαγωγή
|
|
Πλευρά σύνδεσης
|
πλευρά του πεδίου
|
|
Σύνδεση
|
Τερματικά 1+, 2+, 3-; 4+, 5+, 6-
|
|
Καθορισμένες τιμές
|
σύμφωνα με την EN 60947-5-6 (NAMUR)
|
|
Η τάση ανοικτού κυκλώματος/ρεύμα βραχυκυκλώματος
|
περίπου 8 V DC / περίπου 8 mA
|
|
Σημείο εναλλαγής/υστερέση εναλλαγής
|
1.2... 2,1 mA / περίπου 0,2 mA
|
|
Ανίχνευση σφαλμάτων γραμμής
|
σπάσιμο I ≤ 0,1 mA, βραχυκύκλωμα I > 6 mA
|
|
Αναλογία παλμού/παύσης
|
20 ms / min. 20 ms
|
|
Αποδόσεις
|
|
Πλευρά σύνδεσης
|
πλευρά ελέγχου
|
|
Σύνδεση
|
έξοδος I: τερματικά 7, 8, 9 · έξοδος II: τερματικά 10, 11, 12
|
|
Επεξεργασία I, II
|
σήμα, ρελέ
|
|
Φορτίο επαφής
|
250 V AC/2 A/cos φ > 0.75126,5 V AC/4 A/cos φ > 0.75· 40 V DC/2 A αντίσταση
|
|
Ελάχιστο ρεύμα διακόπτη
|
2 mA / 24 V DC
|
|
Ενεργοποιημένη/αποενεργοποιημένη καθυστέρηση
|
περίπου 20 ms / περίπου 20 ms
|
|
Μηχανική διάρκεια ζωής
|
107κύκλοι αλλαγής
|
|
Συλλογικό μήνυμα σφάλματος
|
Σιδηρόδρομος
|
|
Χαρακτηριστικά μεταφοράς
|
|
Συχνότητα εναλλαγής
|
≤ 10 Hz
|
|
Γαλβανική μόνωση
|
|
Εισαγωγή/Εξαγωγή
|
ενισχυμένη μόνωση σύμφωνα με την IEC/EN 61010-1, ονομαστική μόνωση τάσης 300 Vεφ
|
|
Εισαγωγή/πηγή ισχύος
|
ενισχυμένη μόνωση σύμφωνα με την IEC/EN 61010-1, ονομαστική μόνωση τάσης 300 Vεφ
|
|
Έκδοση/πηγή ισχύος
|
ενισχυμένη μόνωση σύμφωνα με την IEC/EN 61010-1, ονομαστική μόνωση τάσης 300 Vεφ
|
|
Εξαγωγή/Εξαγωγή
|
ενισχυμένη μόνωση σύμφωνα με την IEC/EN 61010-1, ονομαστική μόνωση τάσης 300 Vεφ
|
|
Δείκτες / ρυθμίσεις
|
|
Στοιχεία οθόνης
|
Φώτα LED
|
|
Στοιχεία ελέγχου
|
Διακόπτης DIP
|
|
Διαμόρφωση
|
μέσω διακόπτες DIP
|
|
Ετικέτες
|
χώρος για την επισήμανση στο μπροστινό μέρος
|
|
Οδηγία συμμόρφωσης
|
|
Ηλεκτρομαγνητική συμβατικότητα
|
|
|
|
Οδηγία 2014/30/ΕΕ
|
EN 61326-1:2013 (βιομηχανικές τοποθεσίες)
|
|
Χαμηλή τάση
|
|
|
|
Οδηγία 2014/35/ΕΕ
|
Ειδικότερα, το σημείο 61010-1:2010+A1:2019+A1:2019/AC:2019
|
|
Συμμόρφωση
|
|
Ηλεκτρομαγνητική συμβατικότητα
|
EN 21:2017, EN 61326-3-1:2017, EN IEC 61326-3-2:2018
|
|
Στον βαθμό προστασίας
|
Η IEC 60529:1989+A1:1999+A2:2013
|
|
Λειτουργική ασφάλεια
|
IEC/EN 61508:2010
|
|
Εισαγωγή
|
EN 60947-5-6:2000
|
|
Περιβαλλοντικές συνθήκες
|
|
Θερμοκρασία περιβάλλοντος
|
-40... 70 °C (-40... 158 °F)
|
|
Μηχανικές προδιαγραφές
|
|
Στον βαθμό προστασίας
|
Διάκριση IP20
|
|
Σύνδεση
|
Τερματικά βίδες
|
|
Μάζα
|
περίπου 150 g
|
|
Μέγεθος
|

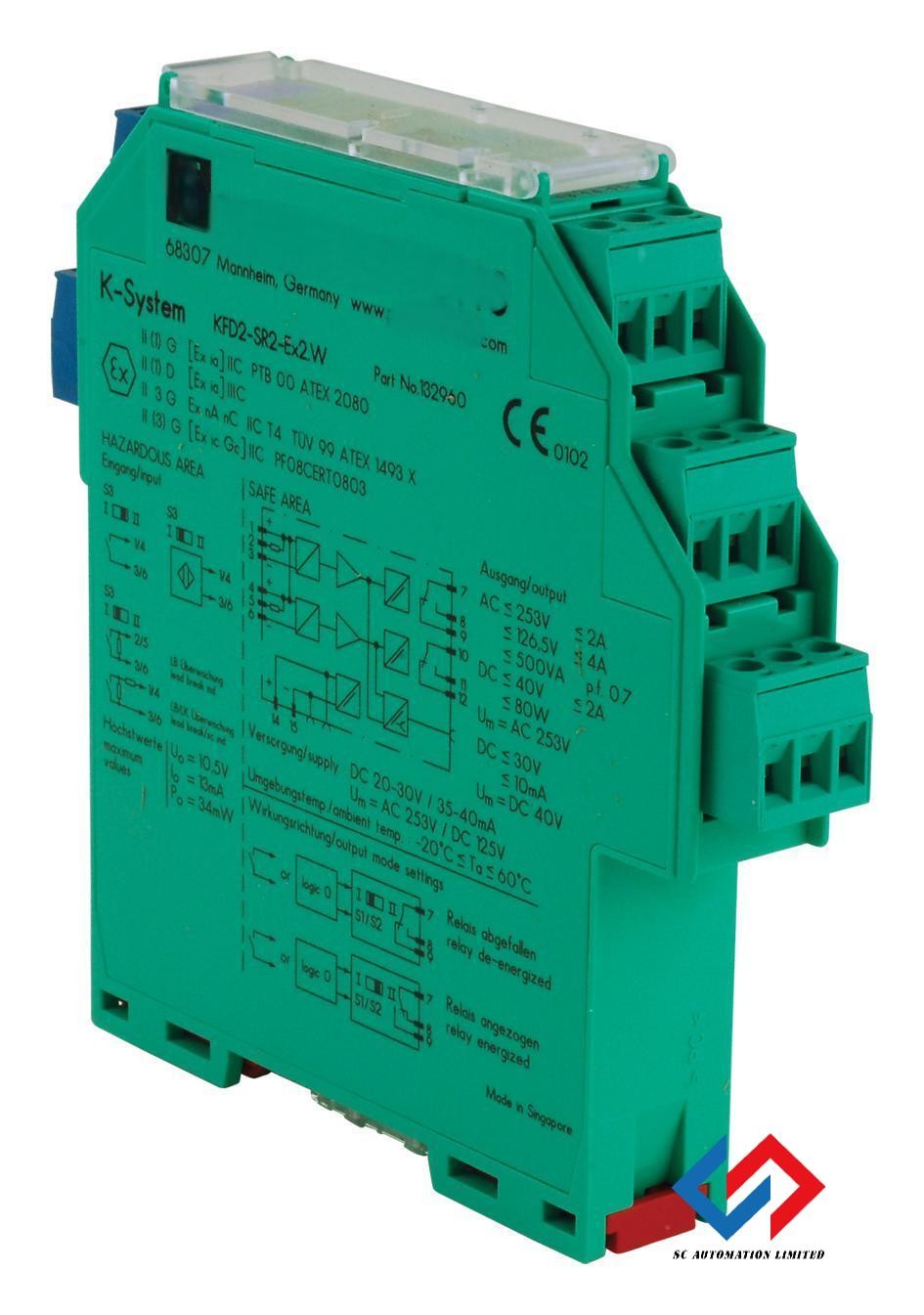

20 x 119 x 115 mm (0,8 x 4,7 x 4,5 ίντσες) (W x H x D), τύπου στερέωσης Β2
|
|
|
Υψόμετρο
|
119 χιλιοστά
|
|
|
Διάμετρο
|
20 χιλιοστά
|
|
|
Βαθμός
|
115 mm
|
|
Εγκατάσταση
|
σε σιδηρόδρομο στερέωσης 35 mm DIN σύμφωνα με το πρότυπο EN 60715:2001
|
|
Δεδομένα για εφαρμογή σε επικίνδυνες περιοχές
|
|
Πιστοποιητικό εξέτασης τύπου ΕΕ
|
PTB 00 ATEX 2080
|
|
|
Σημείωση
|
 ΙΙ (1) Γ [Ex ia Ga] ΙΙ
ΙΙ (1) Δ [Ex ia Da] ΙΙΙ
Ι (M1) [Ex ia Ma] Ι
|
|
|
Εισαγωγή
|
Εκτός
|
|
|
Τετάρτη
|
10.5 V
|
|
|
Τρέχουσα
|
13 mA
|
|
|
Δύναμη
|
34 mW (γραμμικά χαρακτηριστικά)
|
|
Προμήθεια
|
|
|
|
Μέγιστη ασφαλή τάση
|
253 V AC / 125 V DC (Προσοχή!mδεν έχει ονομαστική τάση.)
|
|
Αποδόσεις
|
|
|
|
Μέγιστη ασφαλή τάση
|
253 V AC (Προσοχή! Η ονομαστική τάση μπορεί να είναι χαμηλότερη.)
|
|
Έξοδος ένδειξης σφάλματος
|
|
|
|
Μέγιστη ασφαλή τάση
|
40 V DC (Προσοχή!mδεν έχει ονομαστική τάση.)
|
|
Πιστοποιητικό
|
PF 08 CERT 0803
|
|
|
Σημείωση
|
ΙΙ (3) Γ [Ex ic Gc] ΙΙC
|
|
Εισαγωγή
|
Επ.
|
|
|
Τετάρτη
|
10.5 V
|
|
|
Τρέχουσα
|
13 mA
|
|
|
Δύναμη
|
34 mW (γραμμικά χαρακτηριστικά)
|
|
Πιστοποιητικό
|
TÜV 99 ATEX 1493 X
|
|
|
Σημείωση
|
ΙΙ 3G Ex ec n C ΙΙ Τ 4 Γ
|
|
Γαλβανική μόνωση
|
|
|
|
Εισαγωγή/Εξαγωγή
|
ασφαλής ηλεκτρική απομόνωση σύμφωνα με την IEC/EN 60079-11, μέγιστη τιμή τάσης 375 V
|
|
|
Εισαγωγή/πηγή ισχύος
|
ασφαλής ηλεκτρική απομόνωση σύμφωνα με την IEC/EN 60079-11, μέγιστη τιμή τάσης 375 V
|
|
Οδηγία συμμόρφωσης
|
|
|
|
Οδηγία 2014/34/ΕΕ
|
Εναρμόνιση των προδιαγραφών για την παραγωγή και τη διανομή των προϊόντων2019
|
|
Διεθνείς εγκρίσεις
|
|
Έγκριση FM
|
|
|
|
Πιστοποιητικό FM
|
FM19US0207X
|
|
|
Σχέδιο ελέγχου
|
116-0035
|
|
Έγκριση UL
|
Ε106378
|
|
|
Σχέδιο ελέγχου
|
116-0473 (cULus)
|
|
|
Φορτίο επαφής
|
250 V AC/2 A/cos φ > 0.75126,5 V AC/4 A/cos φ > 0.75· 30 V DC/2 A αντίσταση
|
|
Έγκριση IECEx
|
|
|
|
Πιστοποιητικό IECEx
|
IECEx PTB 11.0034, IECEx TUN 19.0013X
|
|
|
Σημείωση IECEx
|
[Ex ia Ga] ΙΙC
[Ex ia Da] ΙΙΙ
[Ex ia Ma] I
Ex ec n C II C T4 Gc
|
